Contoh Squence Diagram dan Penjelasannya – Pelajarindo

By Candra NovitasariPosted on 3 March 2023

Pelajarindo.com – Squence diagram adalah aktivitas pada proses dalam sebuah program. Berikut pelajarindo akan membahas mengenai contoh Squence diagram dan penjelasnnya.

Contents show
1 Contoh Squence Diagram
1.1 Squence Diagram Obat Masuk
1.2 Squence Diagram Obat Keluar
1.3 Squence Diagram Suplier
1.4 Squence Diagram Data Obat
2 Usecase Diagram
3 Class Diagram
3.1 Related posts:

Contoh Squence Diagram

Dalam suatu program sistem Perancangan Web Sistem Informasi Persediaan Obat Pada Puskesmas. Berikut ini adalah contoh diagram activity dan penjelasannya:

Squence Diagram Obat Masuk

  • admin melakukan input data obat masuk pada form data obat masuk
  • data obat masuk di tambahkan pada control data obat masuk
  • master data obat menambahkan obat yang sudah di inputkan
  • data obat masuk sudah tersimpan di data base
  • data obat masuk berhasil di simpan
  • tampil data obat masuk keseluruhan

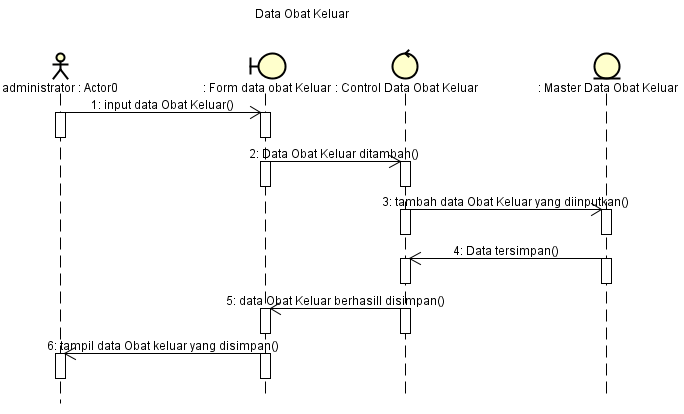

Squence Diagram Obat Keluar

  • admin menginputkan data keluar ke form data obat keluar
  • data obat akan di tambahkan
  • tambah data obat dan akan tersimpan di data base
  • data telah di simpan
  • obat keluar berhasil di simpan
  • menampilkan data obat yang keluar secara keseluruhan.

Squence Diagram Suplier

  • admin menginputkan data suplier ke form data suplier
  • menambahkan data suplier
  • melakukan penyimpanan data suplier
  • data suplier telah di simpan
  • data suplier berhasil di simpan
  • tampil data suplier yang di simpan

Squence Diagram Data Obat

  • admin akan menginputkan data obat pada form data obat
  • data obat di tambahkan
  • tambah data obat di inputkan
  • data obat tersimpan
  • data obat berhasil di simpan
  • tampil data obat secara keseluruhan

kalian juga bisa membaca artikel contoh activity diagram dan penjelasannya berikut ini:

Contoh Diagram Activity dan Penjelasannya – Pelajarindo

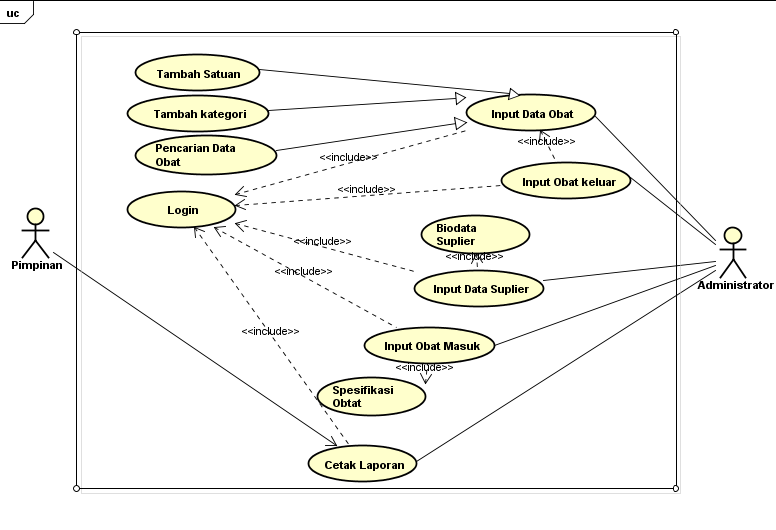

Usecase Diagram

Class Diagram

Terima kasih sudah mengunjungi pelajarindo, semoga pada artikel ini anda mendapatkan apa yang anda cari. Salam hangat dari kami penulis pelajarindo.com. Terus belajar dengan giat agar wawasan menjadi luas, dan terus lah berusaha mengalahkan apa yang menjadi rintangan anda kedepannya.

‘Kejar sampai kamu dapatkan apa yang kamu mau’

‘Now, I will do what makes me happy and I don’t waste my time’
